PEM-6008L立式磁場發生器
作者:admin 發布時間：2019-01-16 12:20

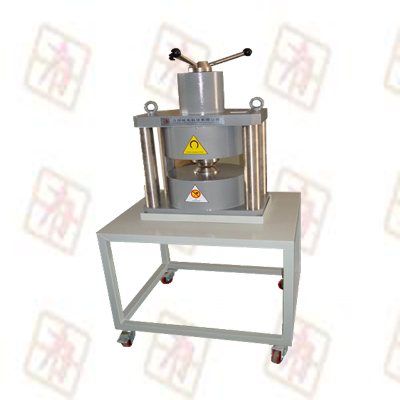

PEM-6008L型立式電磁鐵/電磁場發生器
1、概述
1.1、PEM-6008L電磁鐵/電磁場發生器是四立柱形結構式電磁鐵磁場裝置，具有視野開闊、外形美觀、結構可靠、磁場強度高、磁場強度大小調節方便的特點。
1.2、PEM-6008L電磁鐵/電磁場的工作氣隙調節輕便靈活，極帽處設有螺紋裝卸方便，極面直徑為φ80mm，工作氣隙最大為60mm。
1.3、PEM-6008L電磁鐵/電磁場的氣隙結構采用新型結構設計，極頭不需鎖緊，氣隙不改變，氣隙調整手柄可定位，保證測量使用的重復性。
1.4、PEM-6008L電磁鐵/電磁場既可用于磁場參數的測量，也可在小氣隙時用于鐵氧體磁性產品的充磁。
2、技術參數
2.0：極柱直徑：φ120mm
2.1、極面直徑：φ80mm
2.2、工作氣隙：0～60mm連續可調
2.3、磁場強度：H ≥ 2T，工作氣隙10mm時
2.4、磁場強度：H ≥ 1T，工作氣隙30mm時
2.5、剩 磁：H ≤10mT，工作氣隙10mm時，
2.7、工作電流：DC 0～15A
2.8、線包絕緣：＞10MΩ
2.9、冷卻方式：自然冷。
2.10、電磁鐵尺寸：420mm*320mm*790mm
2.11、固定架尺寸：800mm*700mm*650mm
2.12、固 定 架 : 選配
3、磁場參數表：（供參考）
|
電 流 |
工作氣隙 |
|||||
|
60mm |
50mm |
40mm |
30mm |
20mm |
10mm |
|
|
磁感應強度（ mT ） |
||||||
|
1A |
53.6 |
64 |
85 |
108 |
150 |
280 |
|
2A |
113.6 |
134 |
162 |
211 |
330 |
617 |
|
3A |
178.4 |
198 |
252 |
321 |
520 |
939 |
|
4A |
219 |
261 |
343 |
452 |
678 |
1215 |
|
5A |
277 |
331 |
415 |
540 |
842 |
1466 |
|
6A |
335 |
390 |
501 |
660 |
985 |
1644 |
|
7A |
372 |
445 |
560 |
740 |
1117 |
1730 |
|
8A |
423 |
508 |
640 |
834 |
1208 |
1783 |
|
9A |
480 |
580 |
715 |
906 |
1275 |
1874 |
|
10A |
528 |
630 |
770 |
960 |
1350 |
1943 |
|
11A |
572 |
672 |
817 |
1013 |
1388 |
1983 |
|
12A |
613 |
709 |
852 |
1056 |
1424 |
2.0T↑ |
|
13A |
650 |
750 |
893 |
1097 |
1470 |
|
|
14A |
680 |
781 |
926 |
1133 |
1509 |
|
|
15A |
707 |
817 |
961 |
1165 |
1543 |
|
