PEM-10小型電磁鐵電磁場發生器
1、概述
1.1、PEM-10電磁鐵電磁場發生器采用單扼臥式、自然冷卻式結構，具有視野開闊、外形美觀、結構可靠、磁場強度高、磁場強度大小調節方便的特點。
1.2、磁場工作氣隙調節輕便靈活，極頭極柱一體結構設計、V型槽結構調節工作氣隙，調節裝卸方便，極面為20 mm×20mm，工作氣隙最大為30mm/60mm。
1.3、電磁鐵電磁場工作氣隙結構采用新型結構設計。
1.4、電磁鐵電磁場可用于磁場參數的測量，可在小氣隙時用于試樣的磁化與磁場試驗、測試等。
1.5、PEM-10電磁鐵電磁場的主要特點是小型，可滿足特殊空間情況的實驗要求。
2、技術參數
2.1、極 柱：30 mm×30mm
2.2、極 面：20 mmmm
2.3、工作氣隙：0～30mm連續可調
2.4、磁場強度：H ≥ 0.12T（工作氣隙30mm時）
2.5、最大磁場：H ≥ 0.5T （工作氣隙 5mm時）
2.6、剩    磁：H ≤2mT   （氣隙10mm時）
2.7、工作電流：0～3.0A   （DC 直流）
2.8、線包絕緣：＞10MΩ
2.9、冷卻方式：自然風冷。
2.10、電磁鐵尺寸：200 mm（L）×100mm（W）×160mm（H）
2.11、重 量：   10kg

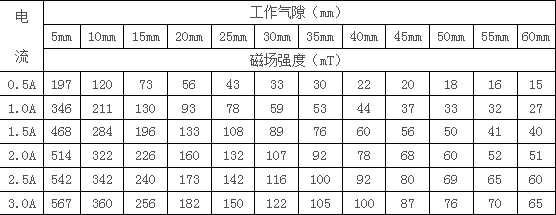

3.0、磁場參數表 （大于30毫米的磁場是拆卸后測試）
