PEM-1520EX磁場電磁鐵

1、PEM-1520EX磁場電磁鐵是一種可調的磁場大小的電磁設備，采用H級180度電磁線、水箱冷卻（力田專利：ZL 2012 2 0426436.3）適用于科研，高等院校及工廠做物質磁效應實驗、測試等，是一種用途非常廣泛的磁場發生器裝置。

它可用于磁性材料測量裝置、振動樣品磁強計、霍爾效應研究、磁光效應研究、磁電阻效應研究、磁致伸縮研究、轉矩磁強計、力法磁強計、磁化率測量裝置以及對磁性器件的充磁和退磁等等。

2、PEM-1520EX磁場電磁鐵工作原理

PEM-1520EX磁場電磁鐵是由勵磁線包、軛鐵、鐵芯（極柱）、極頭等組成的閉合磁路，勵磁線圈/包加上一定大小的電流、就產生一定大小的磁場，外部勵磁線圈的磁場對鐵芯（極柱）進行磁化作用，其內部的排列不規則的鐵磁性金屬原子重新規則排列，共同指向一個方向，增加了磁通（磁放大），由于鐵芯、軛鐵的磁路作用、在氣隙間就產生很大的磁通量，當控制電源電流變化時，極頭間氣隙中形成可控的磁感應磁場。

3、PEM-1520EX磁場電磁鐵特點：

磁場氣隙單向可調，雙軛臥式結構，磁場方向水平平行；單邊調節、節約空間，具有很好的操作空間，便于取放樣品和與其他設備的組合架構，而且美觀合理。是磁性研究最為常見的磁場發生器裝置之一，適用于霍爾效應研究，磁電阻效應研究、磁滯伸縮研究、轉矩磁強計、力法磁強計、振動樣品磁強計、磁化率測量裝置、磁性材料測量等

4、主要技術指標

極面直徑 ：φ200mm

工作氣隙 ：0～55mm連續可調。

中心磁場強度 ：

 H≥620mT 工作氣隙10mm時;

 H≥400mT 工作氣隙20mm時;

 H≥280mT 工作氣隙30mm時;

 H≥210mT 工作氣隙40mm時;

 H≥160mT 工作氣隙55mm時;

工作電流 ：DC 0～8A

線包絕緣 ：＞10MΩ

冷卻方式 ：水箱水冷(力田專利技術）

重    量 ：300kg

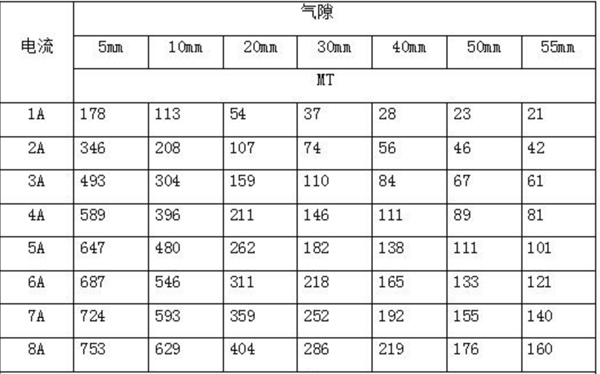

5、磁場參考
